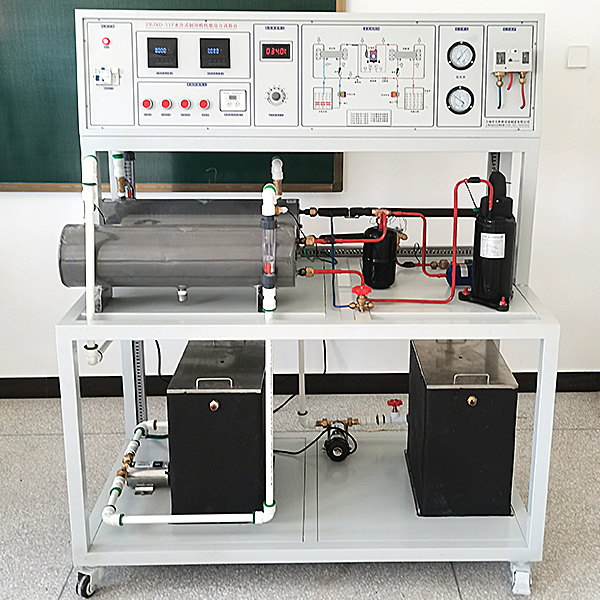

制冷機培訓系統,制冷系統實訓考核裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下制冷機培訓系統,制冷系統實訓考核裝置。這樣能對用戶選型有非常大的幫助。
制冷機培訓系統，制冷系統實訓考核裝置功能：
·應為臺式設備，最小尺寸為：長490mm x寬820mm x高840mm
·應允許用戶通過壓力-焓圖和R-134a圖表來研究和觀察制冷過程的各個階段，例如性能系數、過熱度和過冷度
·制冷回路應配備高低壓表、壓力開關、視液鏡、干燥過濾器、熱力膨脹閥（TEV）等
·回路還應包括連接到儀器的壓力傳感器
·制冷回路周圍至少應布置四個熱電偶，以便觀察溫度，用于計算潛在的過熱度和過冷度
·應在制冷回路周圍進行壓力和溫度測量
·應配備液晶顯示屏，用于顯示所有測量參數
·蒸發器和冷凝器盤管應浸沒在熱源中冷卻水箱
·熱源和冷卻水箱應配備溫度傳感器，以便清晰地演示制冷或熱泵循環。
·應配備水泵，以便在穩態實驗中使水在熱源和冷卻器之間循環。
•制冷劑回路應按照國際標準進行顏色編碼
制冷機培訓系統，制冷系統實訓考核裝置實驗?zāi)芰Γ?/font>
•學習使用壓力-焓圖
•確定過熱度和過冷度
•基本制冷循環能量平衡
•確定性能系數(COP)
•確定壓縮級的非等熵效率、等熵效率和容積效率
•熱源和冷源溫度對COP的影響
•比較實際卡諾循環和逆卡諾循環的性能
制冷機培訓系統，制冷系統實訓考核裝置技術參數：
1.模塊壓力跳閘：
2.低壓側：壓力1 bar，壓差1 bar
3.高壓側：壓力14 bar，壓差4 bar
4.壓縮機（全封閉往復式）：1/8馬力，排量4 cm³，標準工況下制冷量329 W（符合EN 12900標準）
5.冷凝器：6.螺旋盤管：12-14圈1/4英寸外徑銅管浸入水箱中，換熱面積約0.082平方米
7.蒸發器：螺旋盤管，7-9圈1/4英寸外徑銅管浸入水箱中，換熱面積約0.049平方米
8.膨脹裝置：內部均壓式恒溫膨脹閥
9.制冷劑：R134a或同等制冷劑
10.應按照最新的歐盟指令制造
11.應包含板載多功能數據采集系統，該系統應具備通過USB接口連接電腦進行數據采集的功能（訓練器必須配備USB線纜和品牌臺式電腦）
12.必須配備軟件，使用戶能夠通過壓力-焓圖可視化實驗參數
13.工作溫度范圍：最低+5°C至+30°C
13.工作相對濕度范圍：最小值溫度低于30°C時效率為80%
14.聲級：水泵200毫米范圍內最大聲級為85分貝，400毫米范圍內小于75分貝(A)
15.電源：單相，220-240伏交流電，50赫茲
16.應隨附印刷版操作手冊
內置數據采集系統及軟件的技術規格：
1.板載多功能數據采集系統，可通過USB接口進行數據采集
2.高容量、高精度、高效率且用戶友好的數據采集
3.直觀易用的軟件，具有清晰、可自定義的顯示和布局選項
4.手動或自動記錄數據
5.按時間或間隔設置數據采集
6.以數字形式或模擬儀表顯示實時數據
7.模擬信號的實時軌跡
8.數據記錄以供打印以及后續分析
9.導出數據供其他軟件使用
10.執行實時計算以生成用戶自定義數據
11.創建和打印圖表和數據表
12.數據導出：XLSX文件
13.計算機連接：USB（需提供連接線）
應提供以下指定物品：
1.品牌臺式電腦（惠普/戴爾/聯想）：
1.處理器：最低配置：英特爾酷睿i5，第十代，12MB緩存，頻率2.5 GHz至4.0 GHz
2.主板：英特爾
3.內存：最低配置：8GB DDR4
4.顯卡：英特爾
5.存儲：最低配置：1TB SATA硬盤
6.顯示器：最低配置：18.5英寸高清顯示器，顯示分辨率：最低配置1366x768分辨率，接口：VGA接口x 1，HDMI接口x 1
7.操作系統：FreeDOS
8.鍵盤和鼠標：需提供同品牌USB鍵盤和USB鼠標
2.離線式UPS：
1.類型：離線式UPS
2.容量：最小650VA
備用時間（滿載）：最小10分鐘（1臺電腦和1臺顯示器）
