創意組合機械系統裝配訓練綜合實驗臺,機械系統傳動創新組合設計實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下創意組合機械系統裝配訓練綜合實驗臺,機械系統傳動創新組合設計實驗臺。這樣能對用戶選型有非常大的幫助。

創意組合機械系統裝配訓練綜合實驗臺,機械系統傳動創新組合設計實驗臺

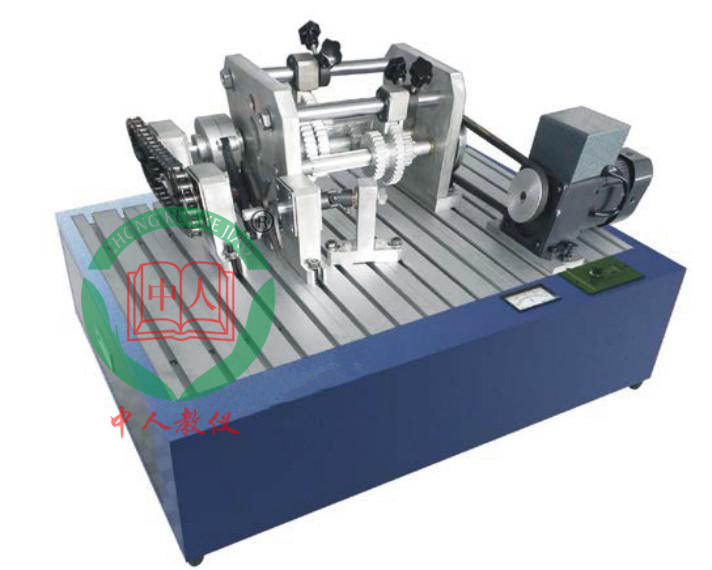

一、創意組合機械系統裝配訓練綜合實驗臺,機械系統傳動創新組合設計實驗臺產品概述
該實驗臺用于高等學校機械類專業開設“機械系統傳動方案創新組合設計分析實驗”，以培養學生綜合設計能力、創新能力和工程實踐能力為基本價值取向的新型現代實驗設備。該實驗臺運用全新的創新設計理念，將機械傳動裝置分成若干模塊，可根據實驗教學要求，進行多樣化選擇、拼裝和測試，變型功能強，是智能化的綜合性實驗設備。
二、創意組合機械系統裝配訓練綜合實驗臺,機械系統傳動創新組合設計實驗臺實驗項目:
1、機械系統傳動方案設計 2、機械系統拼裝實訓 3、機械系統運動分析 4、機械系統創新組合的分析
三、創意組合機械系統裝配訓練綜合實驗臺,機械系統傳動創新組合設計實驗臺實驗內容
1、機械系統傳動方案設計：（1）傳動類型的選擇（2）傳動順序的安排（3）傳動比的分配（4）特性參數的計算
2、機械系統拼裝實訓：
（1）典型單級機械傳動傳動方案拼裝實驗：V 帶傳動 滾子鏈傳動 圓柱齒輪傳動 圓錐齒輪傳動、蝸桿蝸輪（上置式）傳動 蝸桿蝸輪（下置式）傳動、槽輪機構傳動 單十字萬向聯軸器傳動
（2）典型多級機械傳動傳動方案拼裝實驗：變速器傳動（參照CA6132 精密車床九速變速器設計）。
（3）典型多級機械傳動傳動方案組合及創新實驗：錐齒輪—變速器—鏈—槽輪組合傳動、變速器—帶組合傳動、鏈—槽輪組合傳動、帶—鏈—槽輪組合傳動、錐齒輪—槽輪—帶組合傳動、錐齒輪—槽輪—鏈組合傳動、帶—槽輪組合傳動、鏈—槽輪組合傳動等。
3、機械系統運動分析：機械傳動原理與特點分析、機械系統穩定運行條件分析
4、機械系統創新組合的分析：對比分析不同組合傳動的特點
四、創意組合機械系統裝配訓練綜合實驗臺,機械系統傳動創新組合設計實驗臺主要配置及技術參數如下：
1.箱內大部分零件采用硬鋁合金精制，加工精度高，使用輕巧方便。
2.裝拆工具1套。
3.實驗箱外形尺寸：520mm×390mm×150mm（誤差≤±10%）。
4.實驗箱總重：22Kg（誤差≤±10%）。
