技術標題：[帶傳動效率測試分析實驗臺,不同類型的帶傳動效率分析實驗臺]
帶傳動效率測試分析實驗臺,不同類型的帶傳動效率分析實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下帶傳動效率測試分析實驗臺,不同類型的帶傳動效率分析實驗臺。這樣能對用戶選型有非常大的幫助。

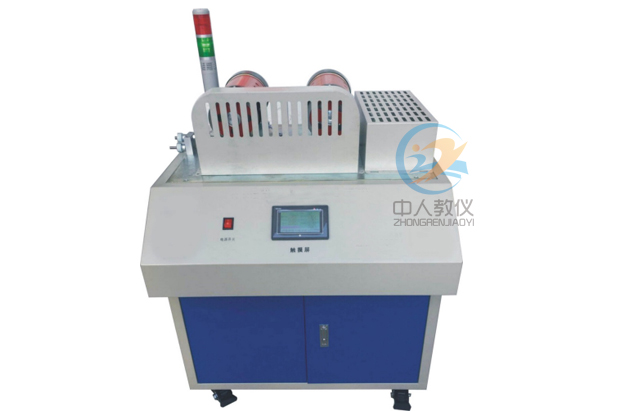

帶傳動效率測試分析實驗臺,不同類型的帶傳動效率分析實驗臺
1、利用拉壓傳感器獨特的張緊力測試裝置，來測試皮帶的張緊力，能實現皮帶傳動受力分析實驗；
2、帶傳動的張緊力通過旋鈕調節，張緊力的大小通過傳感器獲得，并在觸摸屏顯示面板上顯示；
3、采用傳感器和A/D采集并轉換成主動帶輪和從動帶輪的驅動力矩和阻力矩?cái)?shù)據，采用角位移傳感器和A/D板采集并轉換成主、從動帶輪的轉數。最后輸入計算機進行處理作出滑動曲線和效率曲線；
4、帶傳動實驗臺與觸摸屏顯示面板為集成一體（顯示面板非獨立裝置），觸摸屏顯示面板上有顯示轉矩、轉速、張緊力、加載、主電機輸入電壓電流，從電機輸入電壓電流等項目；并且通過觸摸屏的上加速和減速按扭可以控制電機轉速的變化。
5、可通過計算機測試分析軟件進行皮帶傳動的運動模擬，可觀察彈性滑動及打滑現象；
6、計算機測試分析軟件功能強大，可自動或人機結合進行測試分析、理論仿真、保存數據和提交實驗報告。
7、帶傳動實驗臺（柜式）配備有上位機及上位機測控軟件。、
1）上位機測控軟件，能獲取帶傳動實驗數據并進行數據處理。
帶傳動類型：
（1）平帶傳動
結構特征：帶的截面為矩形，帶輪輪面光滑平整，帶的環形內表面與帶輪接觸傳力；
教學重點：結構最簡單的帶傳動，理解 “摩擦傳力” 的基礎模型，對比后續類型的結構差異；
實訓關聯：基礎摩擦傳動實驗，觀察 “包角減小會打滑” 的現象，驗證摩擦力傳力的條件；
應用舉例：教材中會舉例低速、大功率、長距離傳動（如礦山輸送機），突出 “傳動距離遠” 的特點。
（2）V 帶傳動（三角帶傳動）
結構特征：帶的截面為梯形（三角型），帶輪加工有V 型槽，帶的兩側面與槽壁接觸傳力（楔面增摩，相同張緊力下，摩擦力是平帶的 3 倍左右）；
教學重點：帶傳動的核心重點類型，講解 V 帶的四層結構（頂膠 + 抗拉體 + 底膠 + 包布）、V 帶輪的槽型 / 槽數，理解 “楔面增摩” 的原理，是選型計算的核心對象；
實訓關聯：最核心的實訓內容，包括 V 帶的安裝 / 拆卸、張緊力調節、多根 V 帶并聯傳動的平衡調整，觀察 “彈性滑動” 的現象；
應用舉例：機床、電機、水泵、風機等通用機械，教材中會重點講解其標準型號（Y/Z/A/B/C/D/E）和選型方法。
（3）圓帶傳動（圓繩帶傳動）
結構特征：帶的截面為圓形，帶輪輪面有環形凹槽，帶嵌入凹槽內接觸傳力；
教學重點：結構簡單、輕載專用，作為摩擦型的補充，對比平帶 / V 帶的傳力能力差異；
實訓關聯：小型模型演示（如手搖小輸送機、儀表傳動），無需復雜實訓，重點是實物認知；
應用舉例：輕載、低速、小功率的輔助傳動（如縫紉機、小型輸送設備）。
