電機軟啟動控制實訓柜,電機軟啟動實訓臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下電機軟啟動控制實訓柜,電機軟啟動實訓臺。這樣能對用戶選型有非常大的幫助。
電機軟啟動控制實訓柜,電機軟啟動實訓臺概述
1. 電機軟啟動器(軟起動器)是一種集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置。該產品能有效地限制交流異步電動機起動時的起動電流，可廣泛應用于風機、水泵、輸送類及壓縮機等負載，是傳統的星/三角轉換、自耦降壓、磁控降壓等降壓設備的理想換代產品。
2. “電機軟啟動控制實訓柜”是為滿足社會各行業對電機起動設備的安裝、調試、維修方面的電工、電氣技術人員的需求，結合各職業院校電氣類相關專業開設的《電工技術》、《工廠電氣控制》、《電機拖動及控制》等課程的技能訓練而研制的，是各職教中心、培訓機構、職業鑒定站（所）等相關單位的培訓和考核設備，也是各職業院校電氣類相關專業的實訓設備。
電機軟啟動控制實訓柜,電機軟啟動實訓臺技術性能
1. 輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2. 工作環境：溫度-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜2000m
3. 裝置容量：＜7.5kVA
電機軟啟動控制實訓柜,電機軟啟動實訓臺系統配備

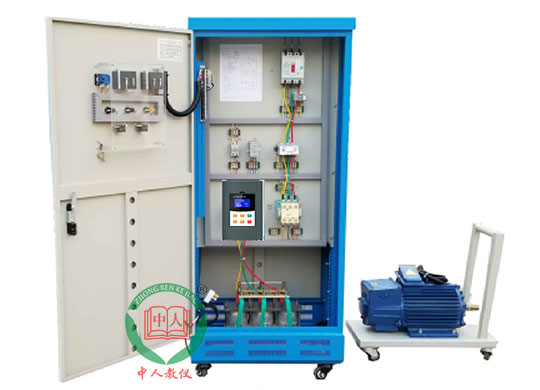

本實訓柜主要由柜體、電氣室、德力西軟啟動器、三相異步電動機等組成。
1. 柜體
柜體為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板，結實牢固、美觀大方。內部留有一次進出線端子排、出線孔以及接地標志�？刂乒襁�設有四個萬向輪和四個固定調節機構。
2. 電氣室
正面柜門設有交流電壓表、交流電流表、電壓指示切換開關，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值，交流電流表用來監視負載電流的大小。還裝有運行狀態指示燈、按鈕開關等。電氣室內部主要由斷路器、熔斷器、交流接觸器、電動機軟啟動器等器件組成。
3. 德力西電機軟啟動器
軟啟動器安裝在柜子內部，直接連接于異步電動機的轉子回路中。當電機起動結束后，軟啟動器被旁路切除。
4. 三相異步電動機
三相鼠籠異步電動機，2.2kW、940rpm，6極，電動機安裝在鋼板小車上，配有四個萬向輪，帶專用電機連接電纜。
電機軟啟動控制實訓柜,電機軟啟動實訓臺實訓項目
1. 電機軟啟動的原理與認知
2. 電機軟啟動起動線路的器件選擇與安裝
3. 電機軟啟動線路的布線與接線
4. 電機軟啟動起動線路的運行調試
5. 電機軟啟動起動線路的故障分析與檢修
